Посібник для користувачів VMware Cloud Director™

Скорочена інструкця для швидкого старту свого власного Віртуального Датацентра та віртуальних серверів та мереж.

Загальна інформаця по роботі з VMware Cloud Director

В хмарі DataGroup, для керуванням віртуальним дата-центром, використовується VMware Cloud Director. Це програмний комплекс котрий дозволяє керувати елементами хмари в межах наданих ресурсів, котрі складаються з:

Що таке Віртуальний ЦОД (vDC)

    Віртуальний дата-центр (virtual Datacenter, vDC) - це пул обчислюваних ресурсів (процесори, памʼять, дисковий простір, мережі). Принцип роботи дуже простий - провайдер послуг надає пул ресурсів в одному з своїх ЦО та за допомогою VMware Cloud Director обʼєднує у віртуальній дата-центр (ЦОД, vDC) та надає користувачу.

    Робота з віртуальним дата-центром дуже схожа на роботу з реальним ЦОД. Одразу після створення ви можете створювати віртуальні машини, мережі, додаткових користувачів тощо.

Інтерфейс віртульного ЦОД (vDC)

Після входу в VMware Cloud Director ви опинитесь на початковій сторінці. На ній існують 3 логічні зони:

Screenshot 2024-05-28 at 19.25.17.png

Клікнувши на карточку vDC, ви опинитесь в основному робочому середовищі віртуального ЦОД. Зліва зʼявиться основна панель керування, котра містить всі необхідні інструменти для роботи з vDC.

Screenshot 2024-05-28 at 19.41.34.png

Що таке Віртуальна машина (VM)

Віртуальна машина (VM) - це віртуальний компʼютер, котрий складається з процесора, памʼяті, мережевих адаптерів та дисків. На віртуальну машину можна встановити операційну систему як на звичайний компʼютер.

Створені віртуальні машини відображаються в панелі керування у вигляді карток з информацією про дану ВМ.

Screenshot 2024-05-28 at 21.10.13.png

Картка VM містить наступну інформацію:

Screenshot 2024-05-28 at 21.15.25.png







  • Назва віртуальної машини - активне посилання до налаштувань ВМ.

  • Стан ВМ - вимкнена/увімкнена.

  • Дата створення ВМ.

  • Власник віртуальної машини.

  • vApp до котрого належить ВМ.

  • Встановлена ОС.

  • Кількість ядер процесора (CPU), обʼєм дисково простору, оперативної памʼяті та підключені мережі.

  • Позначки (Badges)

  • Кнопка керування ВМ (Actions) та кнопка перегляду налаштувань ВМ (Details).

Подробніше про віртуальні машини читайте в інструкціях:

Створення віртуальної машини

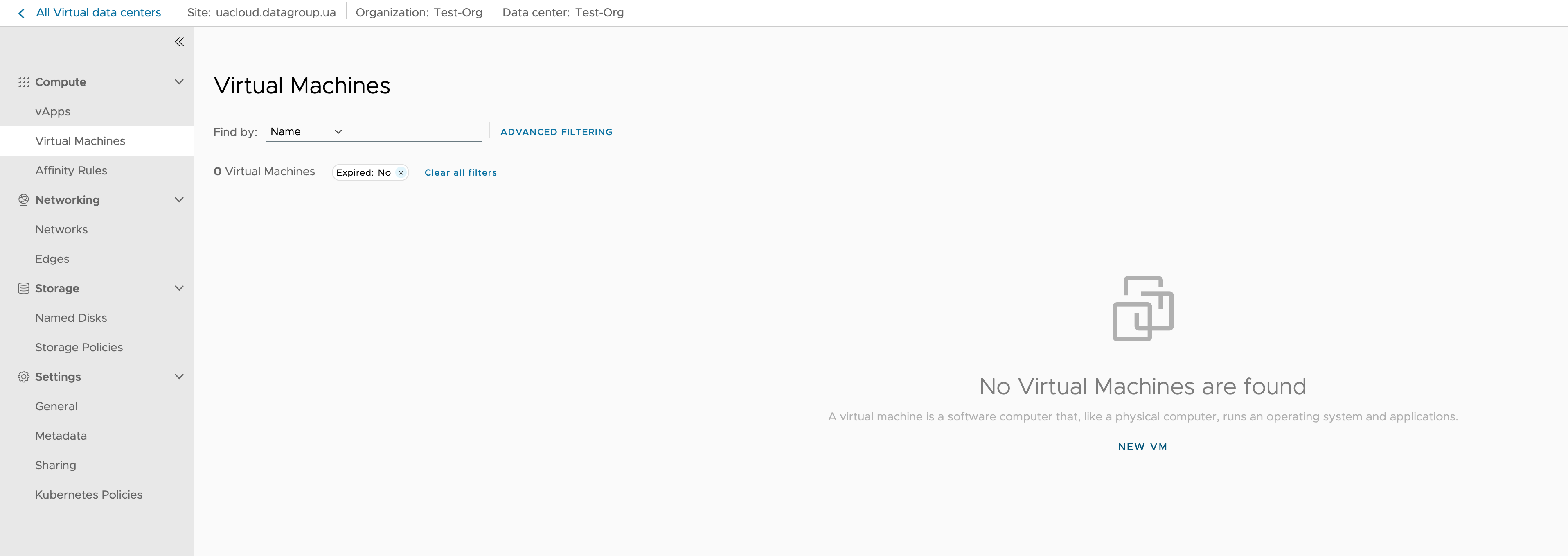

Для створення віртуальної машини, треба натиснути кнопку NEW VM, котра знаходиться на картками ВМ.

Screenshot 2024-05-29 at 08.57.23.png

Віртуальни машини можуть бути розгорнуті з готових шаблонів або створені власноруч. Якщо ви хочете швидко створити ВМ котра одразу готова для роботи - обирайте пункт From Template (створити ВМ з шаблона), а якщо вам потрібна ВМ з особливими налаштуваннями або параметрами, то обирайте пункт New (створити нову ВМ).

Створення ВМ з шаблона

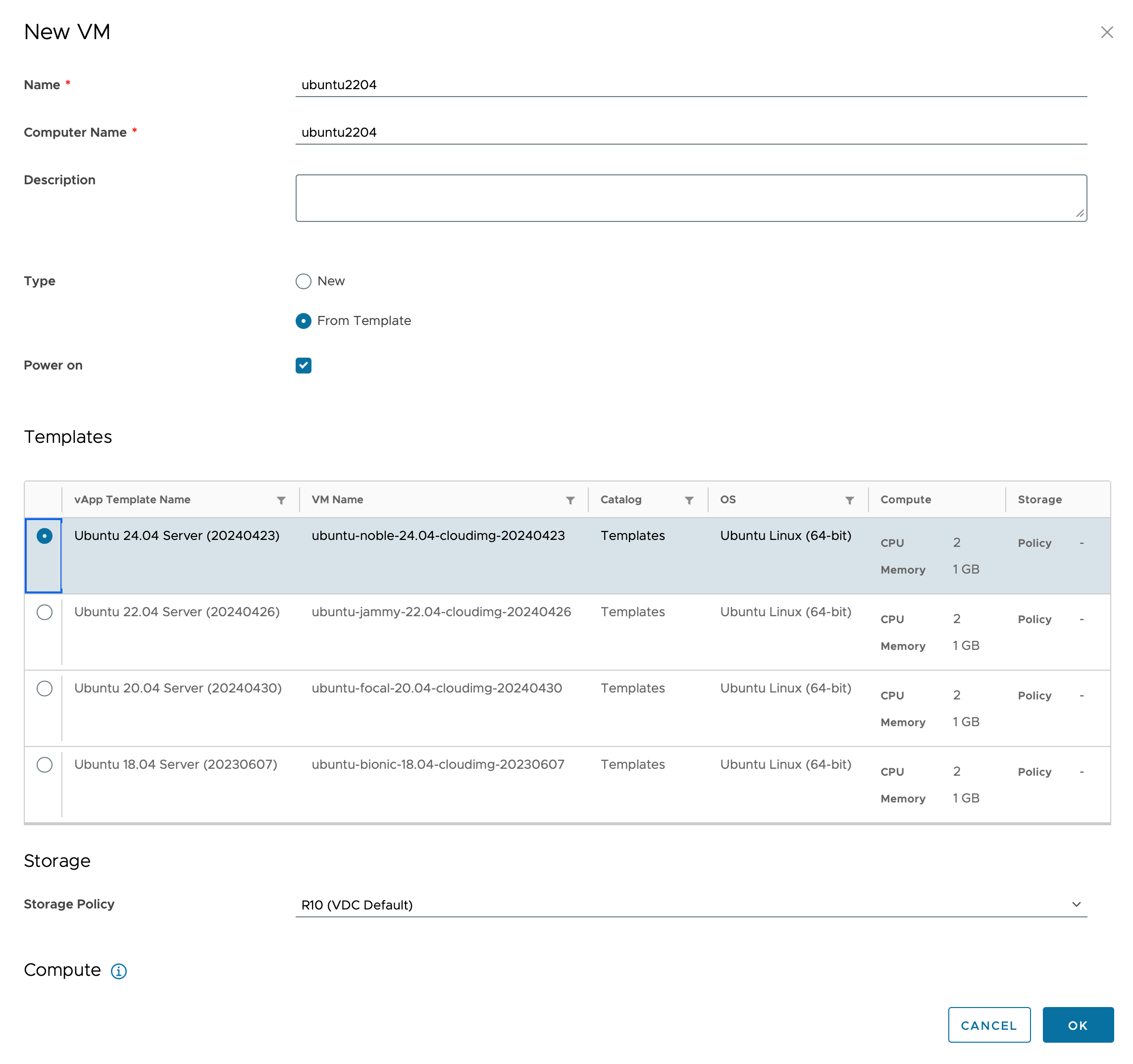

Перевага створення ВМ з шаблона - швидкість. Для цього достатньо ввести назву віртуальної машини (Name) та імʼя компʼютера (Computer Name, дозволено використовувати тільки букви та цифри без пробілів та спец. символів.), обрати потрібний шаблон (ви можете завантажувати свої шаблони в форматі OVF/OVA) та політику зберігання даних. Політика визначає деякі параметри швидкості (IOPS) або тип сховища (HDD, SSD, NVMe).

Screenshot 2024-05-29 at 09.07.06.png

Після того як натиснете ОК, картка ВМ зʼявиться в розділі Virtual Machines.

Створення ВМ вручну з ISO образа

Для створення ВМ в ручному режимі потрібно ввести обовʼязкові данні, такі як Name и Computer Name та обрати тип створення ВМ - New. Після цього розгорнуться додаткові блоки налаштування ОС,  сховищ та мереж.

Screenshot 2024-05-29 at 13.37.10-new.png

В блоці Operation System треба обрати OS Family (Windows, Linux чи іші) та Operating System - версію операційної системи. В полі Boot image необхідно обрати ISO образ потрібної операційної системи.

Як завантажити власний ISO образ або OFV/OVA темплейт до бібліотеки, читойте в статті "Як завантажити ISO або OVA".

Після того як ви обрали операційну систему та образ диска, розгорнеться розділ Compute. В цьому блоці треба обрати розмір ресурсів для ВМ.

Screenshot 2024-05-29 at 14.44.56.png

Налаштування дискового сховища відбувається в розділі Storage. Тут можна налаштувати кількість та розмір дисків для ВМ, та обрати необхідну політику зберігання. Політика визначає деякі параметри швидкості (IOPS) або тип сховища (HDD, SSD, NVMe).

Screenshot 2024-05-29 at 14.48.35.png

І останній блок налаштувань стосується мережі. В ньому Ви можете обрати мережеві адаптери, мережі для підключення, а також варіанти отримання IP адреси.

Screenshot 2024-05-29 at 14.51.36.png

Після завершення налаштування, в розділі Virtual Machines зʼявиться нова карточка нової ВМ.

Керування Віртуальною машиною

Після створення Вм в ручному режимі, необхіджно встановити VMware Tools. Це потрібно для повноцінної взаємодії ВМ з віртуальним середовищем VMware VSphere.

Встановлення VMware Tools

Для встановлення VMware Tools необхідно натиснути кнопку Actions та потім Install VMware Tools.

Screenshot 2024-05-29 at 15.01.14.png

Встановлення VMware Tools відбувається тільки на увімкнутій ВМ.

Керування живленням ВМ

Керування живленням знаходиться у вкладинці меню Power. Крім включення та вимикання ВМ (Power On/ Power Off), переходу у сплячий режим (Suspend), ресета (Reset) та вимкнення операційної системи (Shut Down Guest OS), на вкладинці є кнопка - Увімкнути та прийняти зміни (Power On, Force Recustomization).

Screenshot 2024-05-29 at 15.16.59.png

Power On, Force Recustomization - застосовується для застосування змін параметрів Guest OS Customization. Про це ми розповімо в статті "Налаштування ВМ".

Створення моментально знімка (Snapshot).

Cloud Director дозволяє створювати консистентні снапшоти без зупинки ВМ. Можливо зробити 1 снапшот на віртуальну машину.

Screenshot 2024-05-29 at 15.29.14.png

Для того щоб відновити ВМ з снапшота - натисніть Revert to Snapshot. Для видалення снапшота - оберіть Remove Snapshot.

Консоль для роботи з ВМ

Якщо ВМ не підключена до мережі Інтернет, до неї можна приєднатись використовуючи Web-консоль. Для запуска консолі перейдіть в розділ VM console та оберіть пункт Launch Web Console.

Screenshot 2024-05-29 at 15.34.31.png

Web-консоль доступна тільки для увімкнутої ВМ. Як що Вас не влаштовує Web-консоль, Ви можете скористатись віддаленою консоллю (Remote Console) котра встановлюється на Ваш компʼютер. Завантажити пакет інсталяції можливо, обравши пункт меню Download VM Remote Console.

Screenshot 2024-05-29 at 15.34.31.png

Копіювання та переміщення ВМ до vApp

Створені ВМ можливо обʼєднати в логічні контейнери vApp. Це можливо зробити використовуючи переміщення (Move) або копіювання (Copy

Screenshot 2024-05-30 at 09.38.52.png

Переміщення або копіювання відбувається за кілька  простих кроків. На першому кроці треба обрати vApp до котрого треба перемістити або скопіювати ВМ.

Screenshot 2024-05-30 at 09.42.06.png



Після цього потрібно змінити імʼя в разі потреби, обрати політику зберігання та при бажанні підключити віртуальну мережу vApp.

Screenshot 2024-05-30 at 09.44.31.png

На останньому кроці необхідно підтвердити свої дії.

Screenshot 2024-05-30 at 09.45.44.png

При копіюванні відбуваєтся те саме за виключенням того що створюється копія ВМ і в розділі Virtual Machines буде дві однакові ВМ.

Що таке vApp

vApp - це логічне обʼєднання віртуальних машин для зручного керування та виконання групових операцій, а також зʼєднання віртуальною мережею у рамках vApp. Всі vApp знаходяться в розділі vApps та відображаються у вигляді карток як і ВМ.

Screenshot 2024-05-30 at 09.56.19.png

Картка vApp відображає:

Screenshot 2024-05-30 at 10.39.41.png







  • Назву контейнера. (Намагайтесь давати коротку та зрозумілу назву).
  • Інформацію про час створення та власника контейнера vApp.
  • Кількість ВМ, кнопку виклика списку ВМ (Manage) та вхід у консолі керування ВМ.
  • Споживання ресурсів (CPU, памʼять та дисковий простір) та підключені мережі.
  • Кольорова позначка.
  • Кнопки взаємодії з контейнером vApp та відображення його властивостей.

Контейнери vApp можуь бути створені порожніми або одразу з ВМ. vApp можна підключати до мережі організації або створити всередині ізольовану віртуальну мережу.

Подробніше про роботу з vApp ви знайдете в інструкціях:

Створення контейнера vApp

Для створення контейнера vApp оберіть розділ vApps, натисніть кнопку NEW та оберіть варіант розгортання контейнера:

Screenshot 2024-05-30 at 11.04.27.png

Створення vApp (New vApp)

Контейнер vApp можна створити пустим або одразу з ВМ. При створенні необхідно задати назву контейнера та опис для зручності.

Screenshot 2024-05-30 at 12.20.45.png

Також при створенні можна увімкнути опцію автоматичного увімкнення після стврення.

Створення контейнера з шаблона (Add vApp From Catalog)

За замовчуванням всі готові шаблони мвстять одну ВМ з попередньо встановленою ОС. Для створення vApp за шаблона - натисніть NEW та оберіть Add vApp From Catalog

Screenshot 2024-05-30 at 20.55.18.png

Для створення vApp потрібно пройти 8 простих кроків.

Крок 1 - вибір потрібного шаблона для розгортання. У назві шаблона відображена назва ОС віртуальної машини.

Screenshot 2024-05-30 at 21.00.44.png

Крок 2 - вкажіть назву контейнера vApp та його опис (за бажанням). Також ви можете вказати час роботи контейнера до автоматичного зупинення та час до автоматичної очистки дисків.

Screenshot 2024-06-03 at 10.35.09.png

Крок 3 - конфігурація ресурсів, вибір політик дискового сховища для ВМ.

Screenshot 2024-06-03 at 10.37.17.png

Крок 4 - конфігурація апаратних ресурсів для кожної ВМ у даному vApp.

Screenshot 2024-06-03 at 10.38.29.png

Крок 5 - зміна дискового простору для ВМ.Screenshot 2024-06-03 at 10.40.40.png

Крок 6 - вибір та підключення мережі до контейнера.

Screenshot 2024-06-03 at 10.42.29.png

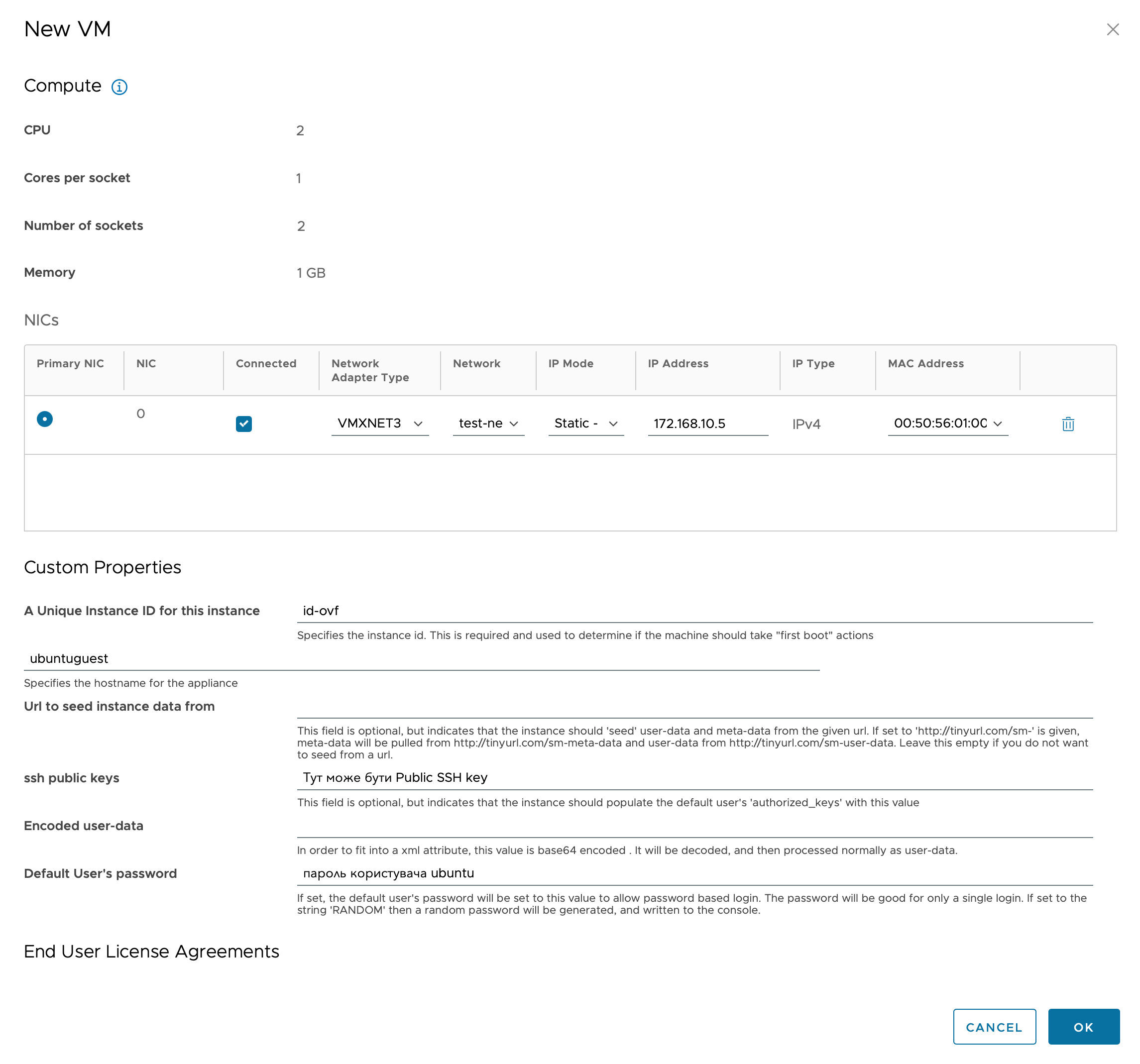

Крок 7 - встановлення додаткових параметрів для ВМ, таких як пароль, ssh-ключ тощо.

Screenshot 2024-06-03 at 10.44.38.png

Крок 8 - перевірка та підтвердження конфігурації.

Screenshot 2024-06-03 at 10.46.01.png

Після натискання кнопки FINISH буде розгорнуто контейнер та ВМ в ньому. В розділі vAPPs ви побачите нову картку.

Розгортання з OVF відбувається так само за вийнятком того що ви обираєте власну ВМ на своєму компʼютері та завантажуєте.

Керування контейнером vApp

Після створення контейнера vApp його карточка зʼявиться в розділі vAPPs. Перелік дій котрі можна робити з контейнером знаходяться в меню Actions.

Screenshot 2024-06-03 at 10.54.48.png

Для контейнера доступні такі дії:

Screenshot 2024-06-03 at 10.56.34.png


  • Увімкнення/вимкнення контейнера (Power)
  • Оновлення часу оренди ресурсів (Renew Lease)
  • Створення миттєвого знімка ВМ (Snapshot)
  • Скачування контейнера (Download)
  • Переміщення vApp між віртуальними дата-центрами. (Move)
  • Копіювання vApp з одного віртуальними дата-центра в інший. (Copy)
  • Зміна власника  (Change Owner)
  • Поділитися контейнером з іншими користувачами (Share)
  • Додати ВМ до vApp (Add VM)
  • Підключити мережу до контейнера (Add Network)
  • Створити шаблон з контейнера (Create Template)
  • Обрати кольорову наліпку (Edit Badges)
  • Видалити контейнер (Delete)

Налаштування контейнера vApp

В меню DETAILS знаходяться налаштування контейнера vApp.

Screenshot 2024-06-03 at 11.11.36.png





Створення та налаштування маршрутизованої мережі

    Маршрутизована мережа підключається до граничного віртуального маршрутизатора vDC (Edge) та забеспечує доступ підключених до неї віртуальних машин до мережі Інтернет

Для створення миршрутизованої мережі, перейдіть в розділ Networking та натисніть кнопку NEW.

Screenshot 2024-05-28 at 16.07.01.png

На пункті 1 треба обрати потрібний vDC як що їх декілька.

Screenshot 2024-05-28 at 16.11.40.png

Пункт 2. Обираємо тип мережі - Routed (маршрутизована).

Screenshot 2024-05-28 at 16.11.54.png

Пункт 3. Обираємо прикордонний маршрутизатор (Edge) для підключення.

Screenshot 2024-05-28 at 16.12.06.png

Пункт 4. вказуємо назву мережі ( Routed_Network_01 ) та IP адресу шлюза мережі з вказанням маски (Gateway CIDR), у нашому прикладі це буде мережа 192.168.100.0/24 та значення 192.168.100.1/24.Screenshot 2024-05-28 at 16.25.38.png

Пункт 5. Для автоматичної видачі IP адрес Віртуальним машинам, необхідно створити пул (Static IP Pools) з котрого будуть видаватись IP адреси.

Screenshot 2024-05-28 at 16.30.00.png

Пункт 6. треба додати налаштування DNS.

Первинний DNS (Primary DNS) - 8.8.8.8
Вторинний DNS (Secondary DNS) - 1.1.1.1
DNS суфікс (DNS suffix) - залишаємо порожнім.

Screenshot 2024-05-28 at 16.32.51.png

7 пункт пропускаємо і на останньому 8 пункті перевіряємо всі налаштування щоб бути впевненими що все вказано вірно і нема помилок.

Screenshot 2024-05-28 at 16.41.32.png

Завершуємо створення мережі натиснувши кнопку Finish. Для того щоб переконатися що мереже створена та підключена до роутера, переходимо у розділ Networking та шукаємо нашу мережу у списку мереж.

Screenshot 2024-05-28 at 16.46.25.png

Тепер новостворена мережа готова для підключення до віртуальних машин.

Створення та налаштування ізольованої мережі

Для створення ізольованої мережі перейдіть в розділ Мережі (Networking), та натисніть кнопку NEW.

Screenshot 2024-07-01 at 17.52.53.png

Оберіть ВДЦ та вкажіть тим мережі - ізольована (Isolated).

Screenshot 2024-07-01 at 17.56.28.png

Далі вкажіть бажану назву мережі та адресу шлюза у форматі CIDR: 10.0.0.1/24, 192.168.0.1/24, 172.16.0.1/24.

Screenshot 2024-07-01 at 17.58.04.png

Наступним кроком треба налаштувати діапазон автоматичної видачі IP-адрес (Static IP Pools). Наприклад ми точно знаємо що у нас в мережі буде 20 віртуальних машин, тоді можна вказати діапазон 172.16.0.2-172.16.0.22. Діапазон повинен базуватись на CIDR мережі. У нас це 172.16.0.1/24.

Screenshot 2024-07-01 at 18.30.17.png



Як що ви бажаєте присвоювати IP адреси віртуальним машинам в ручну  - залиште поле Static IP Pools порожнім.

Далі йдуть налаштування DNS. В ізольованій мережі без доступу в Інтернет - DNS можна не вказувати. Ми залишимо ці поля порожніми.

Screenshot 2024-07-01 at 18.36.56.png

Останній крок створення мережі - перевірка та підтвердження створення.

Screenshot 2024-07-01 at 18.38.16.png

Після створення, мережа зʼявиться в розділі Networking. Тепер до неї можна підключати віртуальні машини.

Плагін резервного копіювання "Data protection with Veeam" for vCD

    Плагін резервного копіювання (backup) "Data protection with Veeam" - це інтегроване рішення панелі керування vCD (VMware Cloud Director), і призначено для більш зручного керування створенням резервних копій даних на відокремлене сховище Датагруп,  в межах Eurocloud vCD.

Послуга резервного копіювання (Backup) запобігає втраті даних у випадках:

    Ви можете самостійно:

"Data Protection with Veeam" - плагін в Cloud Director

Компанія Veaam створила зручний плагін для зручного налаштування резервного копіювання в Cloud Director. Доступ до плагіна знаходиться у вкладці More:

Screenshot 2024-11-11 at 10.05.06.png

Робота з панеллю керування Veeam

Натиснувши на "Data Protection with Veeam"  - відкриється панель керування і ви зможете почати роботи по створенню резервних копіяй.

Перед початком створення резервних копій, варто переконатися, що для створення резервної копії достатньо дискового простору. Це можна побачити в розділі "Backup Storage", на головному екрані. Перегляньте статус, квоту дискового простору та  її використання. Оцініть, чи достатньо вільного місця, для коректного виконання вашого плану резервного копіювання:


 Для приблизного розрахунку дискового простору, необхідного для створення резервної копії, можна скористатися калькулятором компанії Veeam.

Створення та запуск завдань резервного копіювання.

Для того щоб почати створювати резервні копії, натисніть в панелі керування вкладку "Jobs", далі натисніть позначку "+ Create..".


У новому вікні яке відкрилося - "Create Backup Job", послідовно заповнюємо всі необхідні поля "Job Settings":


Далі натискаємо "Next", для переходу до наступних налаштувань. В даному розділі - "Virtual Machines", обираємо необхідні об'єкти нашої Організації, для яких необхідно створити резервну копію. Натискаємо позначку "+Add". В новому вікні "Add Objects", отримуємо перелік створених об'єктів нашої Організації. Обираємо мишкою одну або декілька VM чи vApp, які необхідно бекапувати, і натискаємо "OK".
